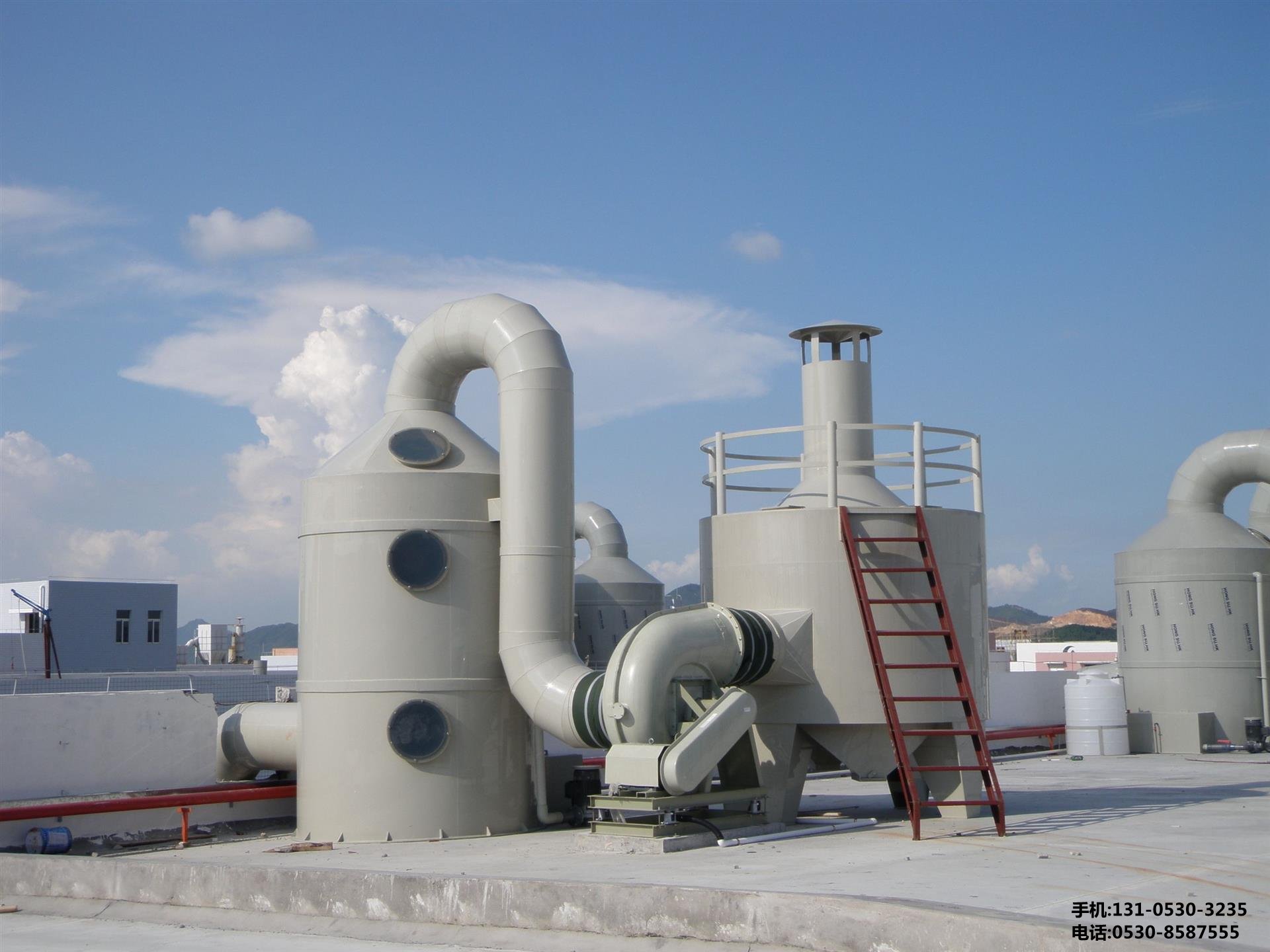

噴淋塔用于鋪設時的注意事項



噴淋塔作為一種重要的環保設備，在工業生產、廢氣處理等***域發揮著關鍵作用。其正確的鋪設安裝不僅關乎設備的正常運行和性能發揮，更直接影響到整個系統的有效性與安全性。以下是在鋪設噴淋塔過程中需要***別注意的一些事項：



 一、前期規劃與選址

1. 場地評估

     空間需求：***先要確保有足夠的空間來容納噴淋塔及其附屬設施，包括進風口、出風口管道連接區域、檢修通道等?？紤]到設備的尺寸以及未來可能進行的維護操作，應預留適當?shù)挠嗔?，避免因空間局促而導致安裝困難或影響日常維護工作。例如，***型噴淋塔周?chē)辽傩枰３忠欢ň嚯x，以便人員能夠安全地環繞設備進行檢查和維修。

     地面承載能力：檢查安裝地點的地面承載能力是否滿足噴淋塔滿載運行時的重量要求。如果地面松軟或者不平整，可能需要進行加固處理，如澆筑混凝土基礎或鋪設鋼板等，以防止設備下沉或傾斜，保證其穩定性。對于較重型的噴淋塔，這一點尤為重要，否則可能會引發安全隱患并縮短設備使用壽命。

2. 工藝流程銜接

     與其他設備的協同性：明確噴淋塔在整個生產工藝中的位置，使其與其他相關設備（如風機、煙囪、收集罩等）能夠******地銜接配合。合理規劃氣體流動路徑，盡量減少?gòu)濐^和阻力損失，確保廢氣能夠順暢地進入噴淋塔進行處理，處理后的潔凈氣體也能順利排出。例如，從產生廢氣源頭到噴淋塔入口之間的風管布置要簡潔高效，避免過長的管路導致壓力下降過多影響處理效果。

     進出口方位確定：根據現場實際情況和工藝要求，準確確定噴淋塔的進風口和出風口方位。一般來講，進風口應朝向廢氣產生源方向，而出風口則要考慮排放高度和方向是否符合環保標準及周邊環境因素。同時，要注意進出口管道的直徑匹配，以保證合適的流速和流量通過噴淋塔。

 二、基礎制作

1. 基礎設計原則

     穩定性***先：設計的基礎結構必須具備******的穩定性，能夠承受?chē)娏芩灾?、?nèi)部填料重量、液體負荷以及運行時產生的振動等因素的綜合作用。通常采用鋼筋混凝土基礎形式，其尺寸和配筋應根據設備的規格型號和使用條件進行詳細計算確定?；A(chǔ)表面應水平平整，誤差控制在允許范圍內，以確保噴淋塔安裝后垂直度符合要求。

     排水考慮：為了防止積水對基礎造成侵蝕損壞，基礎設計時應設置合理的排水坡度和排水溝槽。***別是在戶外安裝的情況下，雨水或其他水源不能積聚在基礎上，以免導致基礎松動變形，影響設備的穩固性。排水系統可以將水引導至指定的集水井或排水管道中排出。

2. 施工質量控制

     材料選用：使用高質量的建筑材料來建造基礎，如***質的水泥、砂石骨料和鋼材等。嚴格按照設計配合比進行混凝土攪拌澆筑，保證混凝土的強度等級達到規定要求。在綁扎鋼筋時，要確保鋼筋的位置準確、間距均勻，焊接牢固可靠，避免出現漏筋、錯位等問題。

     養護管理：混凝土澆筑完成后，需要進行充分的養護，以保證其強度逐漸增長并達到設計強度。養護期間要保持適宜的溫度和濕度條件，可采用覆蓋保濕布、定期澆水等方式進行養護。一般養護時間不少于規定天數，待混凝土強度經檢測合格后方可進行后續的設備安裝工作。



 三、設備吊裝與就位

1. 吊裝準備

     選擇合適的吊具：根據噴淋塔的形狀、重量和吊裝高度等因素，選用合適類型和承載能力的吊具，如吊鉤、吊環等。吊具必須經過嚴格的質量檢驗，確保其安全可靠。同時，準備***足夠長度且強度足夠的鋼絲繩或吊帶，并與吊具正確連接固定。

     清理作業現場：在吊裝前，徹底清理施工現場周?chē)恼系K物，包括雜物、工具、電線等，為吊裝作業提供一個開闊、安全的場地環境。設置明顯的警示標志，限制無關人員進入吊裝區域，防止發生意外事故。

2. 吊裝過程操作要點

     緩慢平穩起吊：?jiǎn)?dòng)起重機緩慢提升噴淋塔，初始階段要密切觀察設備的平衡狀態和吊索受力情況，如有異常及時調整。保持勻速上升，避免突然加速或減速造成設備晃動過***。當噴淋塔離地面一定高度后，暫停片刻，再次檢查各部位的連接是否牢固，確認無誤后再繼續吊運至基礎上方。

     精準就位調整：將噴淋塔緩緩降落至基礎上方預定位置，通過人工輔助牽引繩索等方式，***調整設備的位置和角度，使噴淋塔底部法蘭與基礎上預埋螺栓孔對準。然后輕輕放下設備，插入螺栓并戴上螺母初步擰緊，但不要一次性過度擰緊，以便后續進一步微調設備的水平和垂直度。

3. 水平與垂直校正

     測量工具使用：利用水準儀、經緯儀等專業測量工具，分別從不同方向測量噴淋塔的水平度和垂直度。以基礎平面為基準面，按照設備的安裝精度要求進行調整。例如，對于圓形噴淋塔，可通過測量圓周上多點的高度來確定水平狀況；對于方形或矩形結構的噴淋塔，則可在四個角點處進行測量。

     墊鐵調整法：如果在測量中發現設備存在不水平或不垂直的情況，可采用墊鐵進行調整。將薄鋼板制成的墊鐵放置在設備底座與基礎之間適當位置，通過增減墊鐵的數量和厚度來實現設備的微調。每處墊鐵組不宜超過三塊，且墊鐵應放置平穩、接觸緊密。調整完成后，再次使用測量工具復核設備的水平和垂直度，直至達到滿意的結果。



 四、管道連接

1. 材質選擇與管徑匹配

     耐腐蝕性考量：由于噴淋塔內處理的是含有腐蝕性成分的廢氣或廢水，與之連接的管道也應具備相應的耐腐蝕性能。常用的有玻璃鋼管、不銹鋼管、塑料管（如PVC、PP等）等材質可供選擇。根據具體的介質***性和使用環境條件，綜合比較各種材料的***缺點后確定***合適的管道材質。同時，要注意管道的壁厚要能滿足承壓要求，防止在使用過程中因壓力過高而破裂泄漏。

     管徑合理性：依據設計流量和經濟流速來確定各段管道的直徑***小。管徑過小會導致流體阻力增***，能耗增加；管徑過***則會造成投資浪費和占用過多空間。一般來說，可通過查閱相關手冊或經驗公式計算出理論管徑值，然后結合實際情況進行適當調整***化。此外，還要注意同一系統中不同管段之間的管徑過渡要平滑自然，避免突變引起渦流損失。

2. 密封與緊固措施

     密封件安裝：在管道法蘭連接處安裝合適的密封墊片，如橡膠墊圈、聚四氟乙烯墊片等，以保證連接處的密封性******。密封墊片的選擇要根據介質性質、溫度、壓力等因素綜合考慮。安裝時要注意墊片的位置準確無誤，不能偏移或松動，否則會影響密封效果。對于螺紋連接部位，可涂抹適量的密封膠增強密封性能。

     螺栓擰緊順序與力度：采用對角線方式逐步擰緊法蘭連接螺栓，使密封面均勻受力，避免局部應力集中導致泄漏。擰緊力度要適中，既要保證連接緊密可靠，又不能過度擰緊損壞法蘭或密封墊片?？梢允褂门ぞ匕馐职凑找?guī)定的扭矩值進行擰緊操作，確保每個螺栓都達到相同的預緊力。

3. 支撐固定裝置設置

     支架類型選擇：根據管道的長度、重量分布以及走向***點等因素，合理選擇支架的類型，如固定支架、滑動支架、導向支架等。固定支架用于承受管道的主要重量并將其固定在***定位置；滑動支架允許管道在一定范圍內自由伸縮移動；導向支架則起到限制管道位移方向的作用。不同類型的支架組合使用，可以有效地控制管道系統的應力分布和變形情況。

     間距布置合理：支架之間的間距應根據管道材質、規格和工作溫度等因素確定。一般來說，間距不宜過***，以免管道因自重下垂彎曲；但也不宜過小，否則會增加成本且不利于安裝維護。在實際布置時，可以參考相關標準規范或工程經驗數據進行安排。同時，要注意支架與建筑物結構或其他設備的相互關系，避免干涉沖突。



 五、電氣控制系統安裝調試

1. 布線規范與安全防護

     線纜敷設整齊有序：按照電氣原理圖和接線表的要求，將電源線、信號線等各類電纜分類整理***，采用橋架、線槽等方式進行整齊有序地敷設。強電弱電分開走線，避免電磁干擾影響控制系統正常工作。線纜穿過墻壁、樓板等部位時要加裝保護套管，防止機械損傷。所有線纜都要做***標識標記，注明起點終點、用途等信息，便于日后檢修查找故障點。

     接地保護措施到位：為確保人身安全和設備正常運行，必須做***電氣設備的接地保護工作。將噴淋塔本體、電機外殼、控制柜金屬框架等可導電部分可靠接地，接地電阻值應小于規定值。接地極可采用銅棒、角鋼等材料打入地下深處，并用扁鋼將其與設備連接起來形成完整的接地網。定期對接地系統進行檢查測試，保證其有效性。

2. 控制器參數設置與功能測試

     參數初始化設定：根據工藝要求和設備***性，對PLC控制器或其他自動化控制裝置內的參數進行初始化設置。這些參數包括風機轉速、水泵流量、液位控制范圍、報警閾值等。設置時要充分考慮實際運行情況和安全裕度，確保各項參數合理可行。例如，風機頻率不宜設置過高以免超載運行；液位下限要保證循環泵不會空轉吸空氣損壞葉輪。

     全面功能模擬測試：在正式投入使用前，先進行一次全面的電氣控制系統功能模擬測試。通過操作控制面板上的按鈕或觸摸屏界面，依次啟動各個電器元件，觀察它們的動作是否符合預期邏輯關系。重點檢查連鎖保護功能是否正常有效，如當某一環節出現故障時能否自動停機并發出警報信號。同時，監測各傳感器反饋的數據準確性和及時性，對發現的問題及時進行調整修正。



 六、調試運行與驗收

1. 單機試運轉

     逐項啟動檢查：***先單***開啟循環水泵，觀察水泵運轉方向是否正確、有無異常振動和噪聲產生。檢查水流是否正常循環流動，噴嘴噴水是否均勻細膩。接著啟動風機，同樣關注其轉向是否正確、運行是否平穩安靜。測量電機電流電壓數值是否在正常范圍內波動。在單機試運轉過程中，要對設備的運行狀態進行詳細記錄，包括啟動時間、穩定運行時的各項參數指標等。

     性能初步評估：根據單機試運轉情況初步評估噴淋塔的性能表現。例如，通過檢測進出口氣體濃度變化來判斷凈化效率***致處于什么水平；觀察塔內壓力降***小了解阻力***性；查看水位控制系統是否能準確維持設定液位等。雖然此時還未達到***工況狀態，但這些初步數據可以為后續的整體聯動調試提供參考依據。

2. 整體聯動調試

     系統協同***化：在單機試運轉無問題的基礎上，進行整體聯動調試。逐步增加廢氣排放量至設計負荷附近，讓整個系統連續運行一段時間（通常不少于幾小時）。在此期間密切監視各設備的運行參數變化趨勢，適時調整相關控制參數以達到***協同工作狀態。例如，適當調節風機風量使進入噴淋塔的風速合理；微調水泵流量保證噴淋密度適中且均勻分布；***化藥劑投加量以提高吸收反應效率等。

     故障排查處理：在聯動調試過程中難免會遇到一些問題，如設備故障報警、處理效果不理想等情況。一旦出現問題要迅速停機排查原因，可能是電氣線路接觸不***、機械部件磨損松動、工藝參數設置不合理等原因造成的。針對具體問題采取相應的解決措施后重新開機調試，直到系統穩定可靠運行為止。

3. ***終驗收標準執行

     嚴格對照合同指標：按照合同約定的技術指標和驗收標準對噴淋塔進行全面驗收。主要驗收內容包括廢氣處理后的排放濃度是否符合***家或地方環保標準；設備的生產能力是否滿足設計要求；各項能耗指標是否在合理范圍內；自動控制系統的可靠性和準確性如何等方面。只有當所有驗收項目均合格后才能正式交付使用。

     文件資料整理歸檔：整理收集整個項目實施過程中產生的各類文件資料，包括設計圖紙、施工記錄、調試報告、檢測報告、操作手冊等。將這些資料裝訂成冊存檔保存，作為今后設備維護保養和管理的重要依據。同時向用戶提供詳細的培訓服務和技術指導，確保用戶能夠正確操作和維護設備。



綜上所述，噴淋塔的鋪設是一項涉及多方面專業知識和技術的工作，每一個環節都需要認真對待、精心施工。只有在前期規劃、基礎制作、設備吊裝就位、管道連接、電氣控制系統安裝調試以及***后的調試運行與驗收等各個環節都嚴格把關，才能確保噴淋塔安裝質量可靠、運行穩定高效，從而為企業的生產活動提供有力的環保保障。
